Правильный выбор деталей гидравлического поршневого насоса и покупка

Гидравлический поршневой насос обеспечивает гидравлическую передачу посредством возвратно-поступательного движения поршня. Он содержит прецизионные детали, такие как корпус цилиндра, поршень, маслораспределительная пластина, наклонная пластина, приводной вал и т.д. для обеспечения эффективной работы. При замене деталей необходимо выбирать оригинальные или высококачественные запасные части, соответствующие модели насоса, особенно основные детали, такие как поршни и уплотнения, и обращать внимание на прочность материала и точность обработки. Установка должна выполняться в соответствии со спецификациями и отладкой. При замене гидравлического насоса вам следует выбрать подходящую модель в соответствии с требованиями к работе. Рекомендуется связаться с нашим производителем гидравлических систем Poocca для обеспечения качества продукции и технической поддержки.

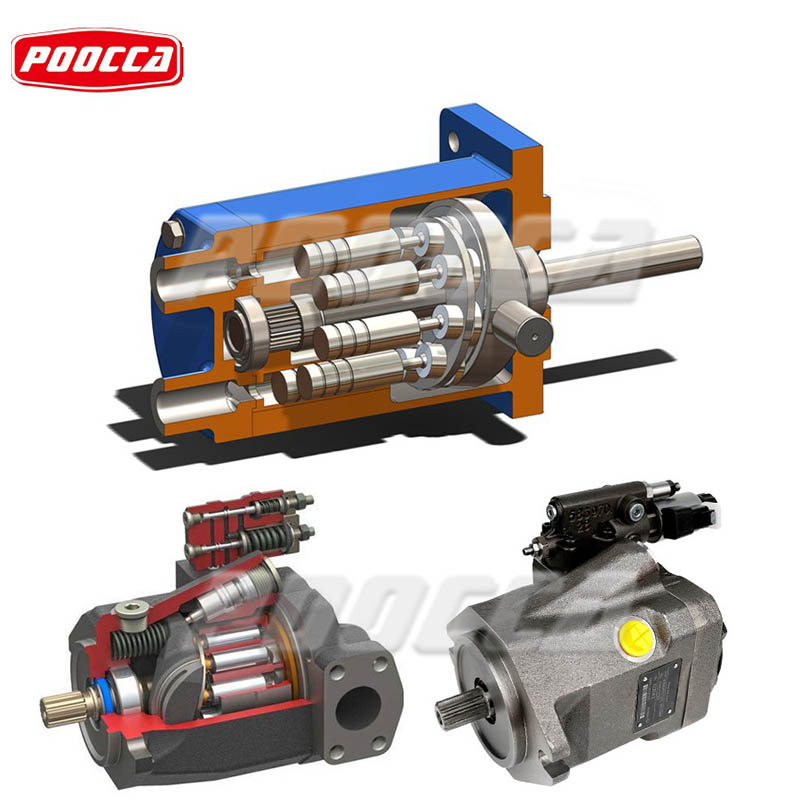

I. Анализ внутренней структуры гидравлического поршневого насоса
Гидравлический поршневой насос отличается высокой эффективностью и производительностью при высоком давлении. Его внутренняя структура сложна, а компоненты тесно взаимодействуют друг с другом. Каждый компонент играет ключевую роль в работе насоса. Ниже приведен подробный анализ основных частей гидравлического поршневого насоса:

1. Корпус цилиндра
Корпус цилиндра является основной опорой гидравлического поршневого насоса. На нем имеется множество равномерно распределенных отверстий для плунжера, и плунжер (поршень) совершает возвратно-поступательные движения в этих отверстиях. Корпус цилиндра обработан с высокой точностью для обеспечения концентричности и гладкости поверхности отверстия плунжера, что снижает трение и износ.

Материал: Обычно используется высокопрочная легированная сталь или алюминиевый сплав, которые подвергаются термообработке для повышения прочности и износостойкости.
Конструктивные особенности: Поверхность корпуса цилиндра обычно имеет зубцы или отверстия, соединенные с приводным валом, чтобы обеспечить плавную передачу мощности на поршень.
Назначение: Возвратно-поступательное движение поршня используется для всасывания и выпуска жидкости.

2. Поршень
Поршень является основным рабочим элементом гидравлического поршневого насоса и непосредственно управляет движением жидкости. Поршень совершает прямолинейные возвратно-поступательные движения в корпусе цилиндра, а скорость его возвратно-поступательного движения и ход поршня определяют расход и эффективность насоса.

Конструкция и материал:
Конструкция: Конец поршня соприкасается с наклонной пластиной, что обеспечивает передачу угла наклона и движения.
Материал: В основном используются легированная сталь высокой твердости или керамические материалы, обладающие высокой износостойкостью и коррозионной стойкостью.
Рабочие характеристики: Зазор между поршнем и отверстием в корпусе цилиндра чрезвычайно мал (на уровне микрометра), что обеспечивает эффективное уплотнение и предотвращает утечку гидравлического масла.

3. Наклонная пластина
Перекосная пластина является чрезвычайно важным компонентом аксиально-поршневого насоса. Угол ее наклона определяет длину хода плунжера, тем самым влияя на рабочий объем насоса. Изменяя угол наклона перекосной пластины, гидравлический насос может работать в различных режимах.

Конструкция и функции:
Перекосная пластина соединена с корпусом цилиндра посредством точки опоры.
Угол наклона перекосной пластины может быть фиксированным (насос с фиксированным рабочим объемом) или регулироваться с помощью устройства управления (насос с регулируемым рабочим объемом).
Материал: Высокопрочная сталь или композитный материал с прецизионной обработкой поверхности для уменьшения трения и увеличения срока службы.

Принцип работы:
При большом угле наклона наклонной пластины ход поршня увеличивается, а рабочий объем поршневого насоса увеличивается;
При малом угле смещение уменьшается или даже равно нулю (состояние нулевого смещения).

4. Маслораспределительная пластина
Маслораспределительная пластина является ключевым компонентом системы распределения гидравлического масла и определяет пути всасывания и выпуска масла. Она обеспечивает эффективное распределение жидкости через отверстия для масла, обработанные с высокой точностью.

Конструкция и особенности:
На поверхности маслораспределительной пластины имеется множество сквозных отверстий, которые соединены с камерой всасывания масла и камерой выпуска масла соответственно.
Камера всасывания масла и камера выпуска масла переключаются движением ротора, обеспечивая подачу гидравлического масла по требованию.
Назначение: Обеспечьте беспрепятственный проход масла между корпусом цилиндра и корпусом насоса и уменьшите утечку и потерю давления благодаря конструкции масляного отверстия.

5. Приводной вал
Приводной вал передает внешнее питание на цилиндр и поршень и является основным элементом передачи мощности гидравлического поршневого насоса. Он напрямую подключен к двигателю или мотористке и приводит во вращение весь цилиндр в сборе.

Материал и технология:
Материал: Высокопрочная легированная сталь обычно используется для того, чтобы выдерживать высокий крутящий момент и длительную работу.
Обработка поверхности: Поверхность вала закаливается для повышения твердости, а для уменьшения износа и коррозии используется хромирование или напыление покрытия.
Особенности:
Конец вала соединен с источником питания через муфту или зубчатое колесо для поддержания стабильности высокоскоростного вращения.
Средняя часть обычно снабжена уплотнительным устройством для предотвращения утечки масла.

6. Уплотнения
Уплотнения в основном используются для предотвращения утечки гидравлического масла и защиты внутренних компонентов от внешних загрязнений. Качество уплотнения напрямую влияет на эффективность и срок службы насоса.

Тип:
Статическое уплотнение: используется между неподвижными частями, например, между цилиндром и корпусом насоса.
Динамическое уплотнение: используется между подвижными частями, например, между поршнем и отверстием цилиндра.
Материал: Используется термостойкий и износостойкий синтетический каучук или политетрафторэтилен (PTFE).

7. Подшипники
Подшипники используются для крепления приводных валов и других вращающихся деталей, уменьшения трения и обеспечения эффективной работы.

Тип:
Шарикоподшипники: Подходят для работы на высоких скоростях и с малой нагрузкой.
Подшипники скольжения: Подходят для работы с высокой нагрузкой и низкой скоростью.
Особенности:
Высокоточная конструкция для снижения износа.
Используется со смазочным маслом, что позволяет продлить срок службы.

8. Вспомогательная конструкция
Система охлаждения: Используется для снижения тепловыделения гидравлического масла под высоким давлением.
Масляный фильтр: Фильтрует примеси в гидравлическом масле для защиты прецизионных деталей насоса.
Краткое описание общего принципа работы гидравлического поршневого насоса
Основной принцип работы гидравлического поршневого насоса заключается в использовании возвратно-поступательного движения поршня для забора гидравлического масла из всасывающего отверстия, а за счет вращения корпуса цилиндра и распределения маслораспределительной пластины масло выталкивается из выпускного отверстия, образуя поток жидкости под высоким давлением. Каждый компонент работает совместно для достижения эффективной и надежной выходной гидравлической мощности.

Эта прецизионная конструкция требует регулярного технического обслуживания и ухода, особенно из-за износа поршня, уплотнений и маслораспределительной пластины, что напрямую связано с производительностью и сроком службы оборудования.

II. Типичные неисправности гидравлических поршневых насосов и выбор запасных частей
В процессе длительной эксплуатации гидравлические поршневые насосы могут испытывать различные неисправности из-за таких факторов, как высокое давление, высокая температура и износ. Понимание распространенных неисправностей и правильный выбор запасных частей являются ключом к обеспечению эффективной работы оборудования и продлению срока службы. Ниже приведено руководство по типам распространенных неисправностей, анализу причин и выбору запасных частей для гидравлических поршневых насосов.

Мы, Poocca Hydraulic, являемся профессиональным производителем гидравлических шестеренных насосов, поршневых насосов, лопастных насосов, гидромоторов, гидравлических аксессуаров и гидравлических клапанов. Пожалуйста, свяжитесь с нами.

1. Общие неисправности и анализ причин

(1) Утечка масла

Неисправность: Происходит утечка гидравлического масла снаружи или внутри гидравлического насоса, что приводит к недостаточному давлению в системе или снижению эффективности насоса.

Основные причины:
Старение, износ или повреждение уплотнений.

Трещины в корпусе насоса или цилиндре.

Неправильная установка приводит к поломке уплотнения.

(2) Чрезмерный шум

Неисправность: Во время работы насос издает ненормальный шум.

Основные причины:
Всасывающее отверстие заблокировано или всасывание масла происходит неравномерно, что приводит к кавитации.

Износ приводного вала или подшипника.

Между внутренней маслораспределительной пластиной и корпусом цилиндра имеется зазор, вызывающий гидравлический удар.

(3) Недостаточное рабочее давление
Неисправность: Выходное давление в системе не достигает номинального значения, что приводит к неправильной работе привода.
Основные причины:
Изношена маслораспределительная пластина или забито масляное отверстие.
Зазор между поршнем и корпусом цилиндра слишком велик, что приводит к утечке.
Внутренняя пружина выходит из строя или ломается.

(4) Перегрев корпуса насоса
Неисправность: Во время работы температура насоса резко повышается.
Основные причины:
Длительная работа с высокой нагрузкой приводит к ухудшению теплоотдачи.
Вязкость гидравлического масла неподходящая или оно сильно загрязнено.
Трение между скользящими деталями (такими как поршни и цилиндры) слишком велико.

(5) Колебания расхода на выходе
Неисправность: Выходная мощность гидравлического насоса нестабильна, что влияет на точность работы системы.
Основные причины:
Поршень застрял или поврежден.
Поверхность маслораспределительной пластины или корпуса клапана изношена, что приводит к затруднению подачи гидравлического масла.
Механизм регулировки угла наклона наклонной пластины выходит из строя.

2. Руководство по выбору и установке запасных частей
Для своевременного устранения вышеуказанных неисправностей особенно важно выбрать подходящие запасные части. Ниже приведено подробное описание распространенных запасных частей и рекомендации по их выбору.

Если ваш гидравлический насос сломался и вам нужно найти запасную деталь или заменить насос целиком, у нас есть в продаже и то, и другое. Пожалуйста, пришлите нам конкретную модель и фотографии вашего насоса, чтобы мы могли проверить и предоставить ценовое предложение. Пожалуйста, немедленно свяжитесь с нами.

(1) Уплотнения
Применимые сценарии: утечка масла или неисправность уплотнения.
Условия покупки:
Соответствие спецификациям: соответствует оригинальной модели оборудования, чтобы избежать утечки из-за отклонения размеров.
Долговечность материалов: предпочтительны материалы, устойчивые к высоким температурам и коррозии, такие как фторкаучук (Viton) или политетрафторэтилен (PTFE).
При выборе марки отдавайте предпочтение использованию оригинальных уплотнений для обеспечения стабильной работы.

(2) Комплект поршня и цилиндра
Применимые сценарии: производительность насоса снижается из-за износа или кавитации.
Пункты покупки:
Прочность материала: Поршень и цилиндр должны быть изготовлены из легированной стали высокой твердости с отличной усталостной прочностью.
Обработка поверхности: Убедитесь, что поверхность поршня и цилиндра тщательно отшлифована для уменьшения трения и повышения износостойкости.
Совместимость: Полностью соответствует модели гидравлического насоса, например, серии Rexroth A10VSO, A4VSO, Kawasaki K3V.

(3) Маслораспределительная пластина
Применимые сценарии: Расход или давление гидравлического насоса недостаточны, что снижает эффективность распределения масла.
Ключевые моменты для покупки:
Точность обработки: Маслораспределительная пластина должна соответствовать точности обработки на микронном уровне, чтобы обеспечить эффективное распределение гидравлического масла.
Выбор материала: Поверхность из высокопрочной стали должна быть азотирована или науглерожена для повышения износостойкости.
Соответствующая модель: В соответствии с конструкцией цилиндра убедитесь, что положение масляного отверстия полностью соответствует.

(4) Приводной вал и подшипник
Применимые сценарии: Приводной вал плохо вращается или издает посторонний звук.
Основные моменты при покупке:
Несущая способность по крутящему моменту: Приводной вал должен обладать высокой прочностью и устойчивостью к кручению, а подшипник должен быть способен адаптироваться к высокой скорости вращения.
Эффективность смазки: Для уменьшения трения предпочтительны подшипники с канавками для смазки маслом или уплотнениями.
Выбор марки: Для продления срока службы оборудования рекомендуется использовать высококачественные подшипники, такие как SKF и NSK.

(5) Пружинный узел
Применимый сценарий: сбой в работе регулируемого насоса из-за поломки пружины.
Основные моменты при покупке:
Материал: Используйте высокоэластичную сталь, например, 65-миллиметровую или нержавеющую сталь, устойчивую к коррозии.
Точность измерения усилия упругости: Убедитесь, что усилие пружины соответствует первоначальным расчетным параметрам, чтобы избежать влияния на регулирование расхода.
(6) Другие уязвимые части
Прокладки и болты: используются для уплотнения или фиксации компонентов и требуют регулярной проверки и замены.
Масляный фильтр: удаляет загрязнения из гидравлического масла, поддерживает систему в чистоте и продлевает срок службы насоса.

3. Меры предосторожности при установке запасных частей.
При замене деталей обратите внимание на следующие моменты, чтобы обеспечить эффективное соответствие заменяемых деталей и гидравлических насосов:
Тщательно очистите оборудование: Перед разборкой очистите корпус насоса, чтобы предотвратить попадание загрязнений внутрь.
Подтвердите технические характеристики и модели: Перед использованием проверьте, соответствуют ли технические характеристики деталей оборудованию.
Точная установка: Устанавливайте детали строго в соответствии с руководством по эксплуатации оборудования, чтобы избежать смещения или неправильной сборки.
Смазка: Нанесите смазочное масло между ключевыми компонентами (такими как поршни и цилиндры), чтобы уменьшить трение.
Эксплуатация и отладка: После установки проверьте работу на низких оборотах, чтобы убедиться, что детали работают нормально, без посторонних звуков или протечек.
Своевременное выявление неисправностей и правильный выбор запасных частей позволяют значительно сократить расходы на техническое обслуживание и время простоя гидравлического поршневого насоса. В то же время, выбирая надежного поставщика, производитель Poocca Hydraulic может предоставить высококачественные запчасти и профессиональную техническую поддержку для обеспечения долгосрочной стабильной работы оборудования.

III. Как выбрать подходящий гидравлический насос
Если оригинальный гидравлический насос не подлежит ремонту или больше не соответствует условиям эксплуатации, необходимо рассмотреть возможность приобретения нового гидравлического насоса. Ниже приведено руководство по покупке:

1. Уточните рабочие параметры
Перед покупкой гидравлического насоса необходимо уточнить следующие ключевые параметры:
Перемещение: Производительность гидравлического насоса, как правило, составляет 63 куб.см, 125 куб. см, 180 куб. см и т.д.
Рабочее давление: постоянное давление и пиковое давление, необходимо выбрать подходящую модель в зависимости от условий работы.
Диапазон скоростей: Убедитесь, что гидравлический насос соответствует скорости источника питания системы.
2. Выберите надежную марку
Рекомендуемые бренды: Rexroth, Parker, Kawasaki и другие бренды с богатым опытом работы.
Популярные модели, такие как Rexroth A4VG, A4VSO, A11VLO, отличаются высокой производительностью и множеством сценариев применения.
3. Оцените сценарии применения.
Промышленное применение: Отдавайте предпочтение высокопроизводительным и энергосберегающим насосам, таким как Rexroth A10VSO, для высокоточных систем.
Строительная техника: Выбирайте высокопрочные модели, такие как серия Kawasaki K5V, для тяжелой техники, такой как экскаваторы.
4. Рассмотрите возможность послепродажного обслуживания
Выберите поставщика, который обеспечивает комплексное послепродажное обслуживание, чтобы обеспечить удобство последующей замены деталей и технической поддержки.

IV. Рекомендуемые поставщики и каналы закупок
Для обеспечения качества гидравлических насосов и запасных частей рекомендуется приобретать их у надежных поставщиков. Ниже приведены рекомендуемые варианты:
Производитель Poocca Hydraulic
Предоставляет гидравлические насосы и запчасти таких брендов, как Rexroth, Parker, Kawasaki и др., поддерживает услуги по индивидуальному заказу OEM/ODM и 12-месячную гарантию качества.
Основное внимание уделяется высокопроизводительным гидравлическим насосам с богатым ассортиментом, включая шестеренчатые насосы HYVA, поршневые насосы Rexroth и т.д., которые обеспечивают быструю доставку.

Внутренняя конструкция гидравлического поршневого насоса сложна и точна, а его основные компоненты определяют производительность и срок службы насоса. При замене деталей или покупке нового гидравлического насоса необходимо учитывать соответствие модели, рабочие параметры и репутацию бренда, а также выбирать надежного поставщика, чтобы снизить эксплуатационные риски и повысить эффективность производства.

Независимо от того, покупаете ли вы запчасти или насос в сборе, наш производитель Poocca hydraulic может предоставить высококачественную продукцию и профессиональную техническую поддержку для удовлетворения различных потребностей в гидравлике. Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
