Принцип работы гидравлического шестеренчатого насоса легче понять, чем других гидравлических поршневых насосов и лопастных насосов, благодаря его простой конструкции, надежной работе и относительно низкой стоимости. Чтобы лучше понять принцип работы гидравлических шестеренчатых насосов, нам необходимо разобраться в шестеренчатых насосах.

1. Основная конструкция шестеренчатых насосов

Гидравлические шестеренные насосы в основном состоят из следующих ключевых частей:
Редуктор: Гидравлические шестеренные насосы обычно оснащены двумя передачами – ведущей и пассивной. Эти две передачи часто являются внешними зацепляющими шестернями, которые поддерживаются и вращаются подшипниками в насосе. Качество шестерен, выбор материала и точность изготовления напрямую влияют на производительность и срок службы насоса. Приводная шестерня обычно приводится в действие посредством подключения к электродвигателю, который обеспечивает синхронное вращение пассивной шестерни.

Корпус насоса: Корпус насоса окружает шестерню и образует канал для подачи масла. Обычно он изготавливается из чугуна или высокопрочной стали и рассчитан на высокие рабочие давления и температуры. Чем меньше зазор между внутренней поверхностью корпуса насоса и шестерней, тем ниже уровень утечки в насосе, тем самым повышая эффективность его работы.

Подшипники и уплотнения: Подшипники используются для поддержки вала шестерни, обеспечивая плавное вращение шестерни. Роль уплотнения заключается в предотвращении утечки масла на входе и выходе насоса и поддержании баланса давления внутри насоса. Высококачественные подшипники и уплотнения позволяют значительно продлить срок службы насоса и снизить требования к техническому обслуживанию.

Производитель Poocca Hydraulic предлагает в продажу аксессуары для шестеренчатых насосов, которые можно заменить на вышедшие из строя детали вашего шестеренчатого насоса. Эти аксессуары есть в наличии на нашем складе и могут быть быстро отправлены. Пожалуйста, свяжитесь с нами для приобретения.

2. Процесс работы гидравлического шестеренчатого насоса

Рабочий процесс гидравлического шестеренчатого насоса разделен на четыре основных этапа: всасывание масла, подача масла, давление масла и сброс масла. Ниже приводится подробное описание каждого этапа:
Этап всасывания масла: Когда ведущая и ведомая шестерни начинают вращаться, шестерни постепенно разделяются на входе масла, образуя зону отрицательного давления. В условиях низкого давления внешнее гидравлическое масло всасывается в полость насоса через маслозаборное отверстие. В это время гидравлическое масло заполняет пространство между шестернями и готово к подаче на следующий этап.

Этап подачи масла: При дальнейшем вращении шестерен всасываемое гидравлическое масло оказывается зажатым между зубьями шестерни и внутренней стенкой корпуса насоса и перемещается по внутренней поверхности корпуса насоса. Во время этого процесса гидравлическое масло не будет вытекать обратно через зазор между шестернями, поскольку направление вращения шестерен определяет однонаправленность потока масла, обеспечивая эффективную подачу масла.

Стадия нагнетания масла: Когда шестерня поворачивается к отверстию для выпуска масла, зубья шестерни постепенно входят в зацепление, и гидравлическое масло, первоначально находящееся между шестернями, сжимается. Из-за плотного зацепления шестерен в области отверстия для выпуска масла масло вынуждено выдавливаться из зазора между шестернями и поступать в отверстие для выпуска масла. В результате этого процесса образуется зона высокого давления, которая заставляет гидравлическое масло поступать в трубопровод гидравлической системы под определенным давлением.

Этап слива масла: Наконец, сжатое гидравлическое масло выпускается из отверстия для слива масла и поступает в другие компоненты гидравлической системы, такие как гидроцилиндры, гидромоторы или регулирующие клапаны. Этот этап означает завершение полного рабочего цикла гидравлического шестеренчатого насоса, а непрерывное вращение шестеренчатого насоса обеспечивает непрерывную подачу гидравлического масла.

3. Преимущества и области применения шестеренчатых насосов

Гидравлические шестеренные насосы обладают многими преимуществами благодаря своей уникальной конструкции и эксплуатационным характеристикам, что позволяет им хорошо работать в различных сценариях применения:

Простая конструкция и простота изготовления: По сравнению с другими типами гидравлических насосов, шестеренчатые насосы имеют относительно простую конструкцию и относительно отработанные производственные процессы. Это делает их недорогими и простыми в массовом производстве. Благодаря своей простой конструкции шестеренчатый насос имеет низкую частоту отказов и, соответственно, снижает затраты на техническое обслуживание.

Небольшие размеры и малый вес: Гидравлические шестеренчатые насосы обычно проектируются как компактные, что делает их очень подходящими для оборудования с ограниченным пространством. Его малый вес также облегчает установку и замену, особенно в мобильном оборудовании.

Стабильная производительность и высокий КПД: Гидравлические шестеренчатые насосы могут обеспечить стабильный расход и выходное давление, что важно для гидравлических систем, требующих точного управления. Они обладают высокой эффективностью работы, особенно при применении при среднем и низком давлении.

Широкое применение: Гидравлические шестеренные насосы широко используются в различном промышленном оборудовании, таком как станки, машины для литья под давлением, машины для литья под давлением и т.д. В то же время шестеренные насосы также играют важную роль в мобильном оборудовании, таком как сельскохозяйственная техника, строительная техника и трансмиссионные системы транспортных средств.

Оптимизация производительности гидравлических шестеренчатых насосов
Чтобы в полной мере использовать производительность гидравлических шестеренчатых насосов в различных условиях эксплуатации, инженеры приняли ряд мер по оптимизации процесса проектирования и производства:

Оптимизация формы и материала зубчатого колеса: форма зубчатого колеса напрямую влияет на объемный КПД и уровень шума насоса. Для снижения уровня шума в шестеренчатых насосах обычно используется винтовая передача, а в некоторых специфических случаях также используется конструкция с более сложной формой зубьев. Кроме того, выбор материала шестерен также является одним из ключевых факторов, влияющих на производительность насоса. При изготовлении шестерен часто используются высокопрочные легированные стали или закаленные материалы для повышения их износостойкости и усталостной стойкости.

Усовершенствование конструкции корпуса насоса: Конструкция корпуса насоса имеет решающее значение для уменьшения утечек и повышения общей эффективности. Корпус насоса современных гидравлических шестеренчатых насосов обычно изготавливается с использованием высокоточной технологии обработки, обеспечивающей сведение к минимуму зазора между внутренней поверхностью корпуса насоса и шестерней. Такая конструкция позволяет не только эффективно уменьшить внутреннюю утечку, но и снизить уровень шума и вибрации насоса. Кроме того, материал корпуса насоса постоянно совершенствуется для повышения его устойчивости к давлению и долговечности.

Усовершенствованная технология уплотнения: Уплотнения являются важной частью гидравлических шестеренчатых насосов, которые предотвращают утечку гидравлического масла и попадание внешних загрязнений. Высокопроизводительные уплотнения изготавливаются из термостойких, коррозионностойких и износостойких материалов и могут длительное время сохранять хорошую герметичность в суровых условиях эксплуатации. В современных гидравлических шестеренчатых насосах также используются более сложные конструкции уплотнений для дальнейшего повышения их герметичности.

Контроль шума и вибрации: Гидравлические шестеренчатые насосы при работе создают определенный шум и вибрацию, что является неизбежной проблемой в процессе механической передачи. Чтобы снизить уровень шума и вибрации, конструкторы решили эти проблемы за счет оптимизации зацепления зубчатых колес, повышения точности обработки, использования амортизирующих материалов и усовершенствования конструкции корпуса насоса. Снижение уровня шума не только помогает повысить комфортность рабочей среды, но и продлевает срок службы насоса и связанных с ним компонентов.

Регулирование температуры и давления: Когда гидравлические шестеренчатые насосы работают в условиях высокой температуры и высокого давления, это может повлиять на их производительность и срок службы. Для решения этих задач гидравлические шестеренчатые насосы обычно оснащаются системами охлаждения и регуляторами давления, обеспечивающими работу насосов в оптимальном диапазоне рабочих температур и давлений. Благодаря разумному регулированию температуры и давления можно эффективно избежать повреждения насоса или потери эффективности, вызванных перегревом или избыточным давлением.

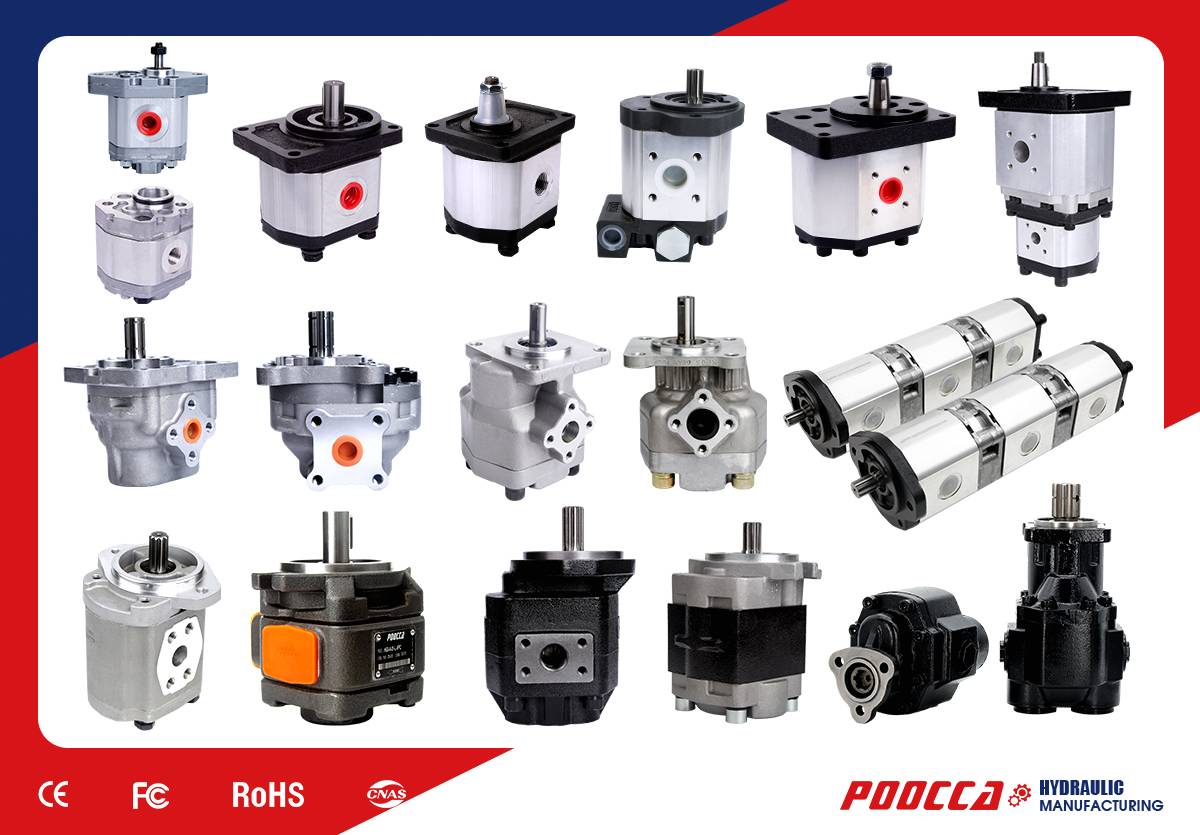

Производитель шестеренчатых насосов Poocca продает внешние шестеренчатые насосы и внутренние шестеренчатые насосы. У нас есть все, что вам нужно, независимо от давления и размера установки, как обычные, так и индивидуальные. Компания Poocca предоставляет вам возможность покупки в одном месте. Среди них наибольшей популярностью пользуются шестеренчатые насосы NSH, Hyva, Marzocchi ALP GHP 0,25-0,5 1P и другие. Многие российские клиенты после приобретения приобретают их повторно.

Если вам необходимо приобрести больше гидравлических продуктов, пожалуйста, свяжитесь с нами для уточнения деталей. Если вы не можете найти нужную серию продуктов на нашем веб-сайте, пожалуйста, свяжитесь с компанией poocca, мы ответим вам как можно скорее и с нетерпением ждем вашего письма.

4. Применение гидравлических шестеренчатых насосов в различных областях

Благодаря своим уникальным преимуществам гидравлические шестеренчатые насосы стали незаменимым и важным оборудованием во многих отраслях промышленности. Ниже приведены несколько основных областей применения:

Промышленное оборудование: В различных типах промышленных машин и оборудования гидравлические шестеренные насосы используются для обеспечения стабильной гидравлической мощности приводов, таких как гидроцилиндры и гидромоторы. Они широко используются в станкостроении, оборудовании для обработки металлов, оборудовании для обработки пластмасс и в других областях.

Сельскохозяйственная техника: Гидравлические шестеренные насосы также играют важную роль в сельскохозяйственной технике, такой как тракторы, комбайны, сеялки и другое оборудование. Они обеспечивают питание гидравлических систем этой техники и способствуют бесперебойному выполнению различных сельскохозяйственных операций.

Строительная и инженерная техника: В области строительной и инженерной техники гидравлические шестеренчатые насосы широко используются в таком оборудовании, как экскаваторы, погрузчики, бульдозеры и другое оборудование. Эти насосы обеспечивают мощную гидравлическую мощность для приводов, таких как механические рычаги и гидравлические экскаваторы-погрузчики.

Применение гидравлических шестеренных насосов в строительной и инженерной технике не ограничивается только обеспечением мощности, но и играет ключевую роль в точном управлении и работе в тяжелых условиях. Ниже приведены более подробные области применения и их характеристики:

Применение в строительной и инженерной технике
Экскаваторы: Экскаваторы являются одним из наиболее распространенных видов оборудования в инженерном строительстве. Шестеренные гидравлические насосы отвечают за подачу и регулирование давления гидравлического масла в гидравлических системах. Гидравлические шестеренные насосы приводят в действие гидроцилиндры экскаваторов, обеспечивая точное перемещение стрел, ковшей и ковшеобразных головок. Поскольку экскаваторы часто работают в суровых условиях, гидравлические шестеренные насосы должны обладать высокой прочностью и защитой от загрязнения, чтобы обеспечить стабильную работу при высоких нагрузках и длительных условиях эксплуатации.

Погрузчики: Погрузчикам приходится часто выполнять операции с тяжелыми грузами, такие как подъем, погрузка и разгрузка. Гидравлические шестеренчатые насосы обеспечивают высокую мощность и эффективную работу погрузчиков, подавая масло под высоким давлением в гидравлические цилиндры. Поскольку условия работы погрузчиков, как правило, находятся на открытом воздухе и изменчивы, гидравлические шестеренные насосы специально разработаны с учетом ударопрочности и атмосферостойкости и могут стабильно работать в различных условиях, таких как высокая температура, низкая температура и влажность.

Бульдозеры: Гидравлическая система бульдозеров требует, чтобы насосы непрерывно подавали большой поток гидравлического масла для поддержания работы их отвалов, устройств наклона и систем перемещения. Высокая выходная мощность и надежная работа гидравлического шестеренчатого насоса обеспечивают эффективность бульдозера при работе с тяжелыми объектами и на пересеченной местности. Кроме того, шестеренчатый насос в гидравлической системе бульдозера также должен быть устойчив к высокому давлению и вибрации, чтобы адаптироваться к тяжелым условиям работы.

Автобетононасос: В гидравлической системе автобетононасоса гидравлический шестеренчатый насос отвечает за привод в действие насосного устройства для доставки бетона в указанное место по подающему трубопроводу. Высокое выходное давление и функция точного управления гидравлическим шестеренчатым насосом обеспечивают непрерывную перекачку и точное позиционирование бетона. В то же время компактная конструкция и высокая надежность шестеренчатого насоса позволяют автобетононасосу эффективно работать на сложных строительных площадках.

Если гидравлический насос вашего оборудования неисправен, но вы не знаете информацию о модели насоса, пожалуйста, свяжитесь с производителем Poocca, и у нас будут профессиональные специалисты, которые порекомендуют вам подходящую модель гидравлического насоса в соответствии с моделью вашего оборудования, давлением и т.д. Принимаем индивидуальные решения, будь то размер продукта, размер установки, логотип, упаковка и т.д. Мы настраиваем их для вас.

5. Применение гидравлических шестеренчатых насосов в мобильном оборудовании

Система трансмиссии автомобиля: Гидравлические шестеренчатые насосы обычно используются в системах рулевого управления с усилителем мощности и гидравлических тормозных системах в системах трансмиссии автомобиля. Гидравлические шестеренчатые насосы обеспечивают стабильный поток гидравлического масла для рулевого управления и помощи при торможении, обеспечивая маневренность и безопасность автомобиля. Гидравлические шестеренные насосы играют особенно важную роль в тяжелых транспортных средствах, таких как грузовики и автобусы, и могут обеспечить надежную подачу электроэнергии в сложных дорожных условиях.

Железнодорожное оборудование: В гидравлической системе железнодорожных транспортных средств гидравлические шестеренные насосы используются для обеспечения гидравлической мощности для приведения в действие различных гидравлических приводов, таких как подъемные устройства, крепежные устройства и регулировочные устройства. Железнодорожное оборудование обычно должно поддерживать эффективную работу при высокой нагрузке и длительных условиях эксплуатации, поэтому гидравлические шестеренчатые насосы должны обладать высокой прочностью и не требовать больших затрат на техническое обслуживание.

Сельскохозяйственная техника: Гидравлические шестеренные насосы применяются в сельскохозяйственной технике, в основном, на тракторах, зерноуборочных комбайнах и оборудовании для спринклерного орошения. Гидравлические шестеренные насосы обеспечивают питание гидравлических систем этой техники, приводят в действие гидроцилиндры, двигатели и регулирующие клапаны, а также обеспечивают эффективность и точность сельскохозяйственных операций. Рабочая среда сельскохозяйственной техники сложна и изменчива, и при проектировании гидравлических шестеренчатых насосов должны учитываться такие требования, как пыленепроницаемость, водонепроницаемость и устойчивость к коррозии, чтобы они могли адаптироваться к различным условиям работы.

6. Общие проблемы и решения гидравлических шестеренчатых насосов

Хотя гидравлические шестеренные насосы имеют простую конструкцию и стабильную работу, в реальных условиях эксплуатации они также могут сталкиваться с некоторыми распространенными проблемами. Понимание причин и путей решения этих проблем может помочь продлить срок службы насоса и повысить его эффективность.

Утечка: Гидравлические шестеренные насосы могут давать течь при длительной эксплуатации. Основными причинами являются старение уплотнений, чрезмерный зазор в зубчатом колесе или повреждение корпуса насоса. Решение заключается в регулярной проверке и замене уплотнений, своевременной регулировке зазора в зубчатом колесе и замене корпуса насоса при необходимости.

Чрезмерный шум и вибрация: Гидравлические шестеренчатые насосы при работе могут издавать громкий шум и вибрацию, которые обычно вызваны плохим зацеплением шестерен, смешиванием воздуха в насосе или износом подшипников. Решение заключается в регулировке точности зацепления шестерен, удалении воздуха из насоса и замене изношенных подшипников.

Недостаточное давление: Недостаточное выходное давление гидравлического шестеренчатого насоса может быть вызвано закупоркой маслозаборника, утечкой в насосе или недостаточной мощностью привода. Решение заключается в очистке маслозаборника, замене поврежденных уплотнений и шестерен и проверке того, может ли система привода обеспечивать достаточную мощность.

Повышенная температура: При работе с высокой нагрузкой или в течение длительного времени в гидравлических шестеренчатых насосах может наблюдаться повышенная температура. Причиной может быть неисправность системы охлаждения, несоответствующая вязкость масла или плохое рассеивание тепла корпусом насоса. Решения включают проверку и ремонт системы охлаждения, использование гидравлического масла соответствующей вязкости и улучшение конструкции корпуса насоса для отвода тепла.

Являясь важным компонентом гидравлической системы, гидравлический шестеренчатый насос занимает важное место в промышленном оборудовании, строительной технике, сельскохозяйственной технике и мобильном оборудовании благодаря своей простой конструкции, стабильной работе и широкому применению. Благодаря подробному обсуждению принципа работы, конструкции, области применения и общих проблем шестеренчатого насоса, мы сможем лучше понять механизм работы этого насоса и его важность в практическом применении.
